ترانسمیتر فشار وظیفه اندازه‌گیری فشار گازها، مایعات یا بخار را بر عهده دارد و نتایج را به سیگنال‌های الکتریکی تبدیل می‌کند. این سیگنال‌ها به سیستم‌های کنترلی منتقل می‌شوند تا فشار را در زمان واقعی تحلیل و مدیریت کنند.

این تجهیز در صنایع مختلف نقشی حیاتی در کنترل فرآیندها ایفا می‌کند. بدون استفاده از ترانسمیتر فشار اندازه‌گیری دقیق و پایدار فشار در سیستم‌های صنعتی تقریباً غیرممکن است. این دستگاه‌ها به افزایش ایمنی، بهینه‌سازی مصرف انرژی، کاهش هزینه‌های نگهداری، پیشگیری از خرابی تجهیزات گران‌قیمت و بهبود کیفیت محصولات نهایی کمک می‌کنند.

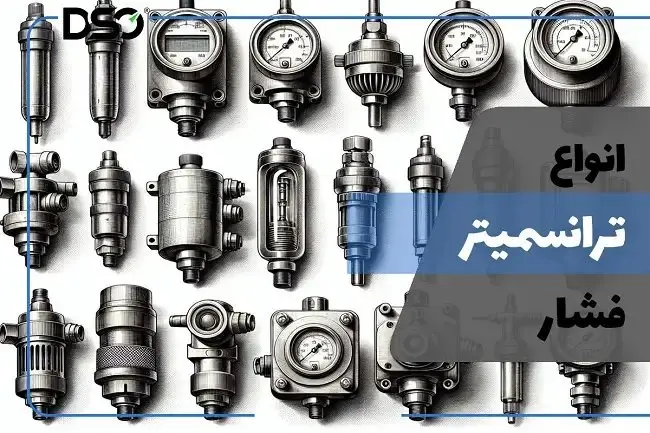

انواع ترانسمیتر فشار

• ترانسمیتر فشار مطلق
• ترانسمیتر فشار نسبی
• ترانسمیتر فشار تفاضلی
• ترانسمیتر فشار خلا
• ترانسمیتر فشار دیجیتالی
• ترانسمیتر فشار بخار
• ترانسمیتر فشار روغن
• ترانسمیتر فشار آب
• ترانسمیتر دیافراگمی
• ترانسمیتر خازنی
• پرشر ترنسمیتر پیزومقاومتی
• پرشر ترانسمیتر قلمی
• مدل‌های الکترومغناطیسی
• مدل‌های نوری یا اپتیکال

بررسی ترانسمیتر‌های فشار با تمرکز بر کاربردهای خاص

هر یک از این دستگاه‌ها با توجه به کاربرد خاص خود طراحی شده‌اند و ویژگی‌های متفاوتی دارند. در ادامه، به بررسی چند نوع مهم از ترانسمیترهای فشار با تمرکز بر کاربردهای ویژه آن‌ها می‌پردازیم.

ترانسمیتر فشار دیجیتالی

ترانسمیتر فشار دیجیتالی نسل پیشرفته‌ای از ابزارهای اندازه‌گیری صنعتی است که امکان پایش و کنترل دقیق فشار را در فرآیندهای مختلف فراهم می‌کند. این دستگاه با تبدیل فشار به سیگنال‌های دیجیتال و انتقال Real-Time اطلاعات به سیستم‌های کنترلی، جایگزین مطمئن‌تری برای ترانسمیترهای آنالوگ قدیمی به شمار می‌رود. فناوری دیجیتال به کار رفته در این تجهیزات، باعث قابلیت اطمینان در محیط‌های صنعتی شده است. ترانسمیتر فشار دیجیتالی در صنایع مختلفی استفاده می‌شود، که سه نمونه را در لیست زیر مشاهده می‌کنید.

• صنایع اتوماسیون صنعتی: برای کنترل دقیق فرآیندها و نظارت بر فشار
• کارخانه‌های تولیدی: جهت مانیتورینگ در لحظه فشار در خطوط تولید
• صنایع پتروشیمی و گاز: برای نظارت بر فشار خطوط لوله و تجهیزات

ویژگی‌های کلیدی مدل‌های دیجیتالی

• دقت در محدوده ۰.۰۷۵٪ یا بهتر، با حداقل دریفت و خطای اندازه‌گیری
• قابلیت‌های ارتباطی پیشرفته و پشتیبانی از پروتکل‌های متنوعی مانند HART، FOUNDATION Fieldbus و PROFIBUS
• سیستم‌های داخلی تشخیص خطا و اعلام هشدار پیش از بروز مشکلات جدی
• قابلیت تنظیم و کالیبراسیون بدون نیاز به قطع دستگاه از مدار
• طراحی مناسب برای محیط‌های با دما، رطوبت و ارتعاشات متغیر

ترانسمیتر فشار بخار

ترانسمیتر فشار بخار ابزاری تخصصی است که برای اندازه‌گیری و کنترل فشار بخار در سیستم‌های صنعتی طراحی شده است. این تجهیزات با توجه به شرایط خاص کار با بخار که شامل دمای فوق‌العاده بالا و تغییرات سریع فشار است، ویژگی‌های منحصر به فردی دارند. عملکرد صحیح آن‌ها نه تنها به بهینه‌سازی مصرف انرژی کمک می‌کند، بلکه از خطرات جدی ناشی از فشار بیش از حد بخار نیز جلوگیری می‌نماید. ترانسمیترهای فشار بخار در بویلرها، خطوط توزیع بخار، توربین‌های بخار و سیستم‌های گرمایشی صنعتی کاربرد دارند.

ویژگی‌های کلیدی

• طراحی شده برای تحمل دماهای بسیار بالا، معمولاً تا 400 درجه سانتی‌گراد
• استفاده از آلیاژهای مخصوص ضد خوردگی و استیل ضد زنگ
• سیستم‌های خنک‌کننده یا لوله‌های سیفونی برای محافظت از قطعات حساس الکترونیکی و سنسورها
• حفظ دقت اندازه‌گیری حتی در شرایط تغییرات ناگهانی فشار و دما
• قابلیت تحمل شوک‌ها و نوسانات شدید فشار

ترانسمیتر فشار روغن

ترانسمیتر فشار روغن برای کار در محیط‌هایی که حاوی انواع سیالات روغنی با ویسکوزیته‌های مختلف هستند، بهینه‌سازی شده‌اند. این ابزارها با هشدار به موقع درباره افت یا افزایش غیرعادی فشار روغن، نقش مهمی در برنامه‌های نگهداری و تعمیرات پیشگیرانه ایفا می‌کنند و به افزایش طول عمر تجهیزات گران‌قیمت صنعتی کمک می‌نمایند.

ویژگی‌های کلیدی مدل‌های هیدرولیکی

• طراحی با مواد سازگار با روغن‌‌های سنتتیک و هیدرولیک
• مقاومت در برابر ضربه‌های فشار ناگهانی در سیستم‌های هیدرولیک
• عملکرد پایدار در شرایط دمایی متغیر، از سرمای شدید تا گرمای بالا
• طراحی آب‌بندی شده برای جلوگیری از نشت روغن به بخش‌های الکترونیکی
• توانایی اندازه‌گیری دقیق حتی در فشارهای عملیاتی بسیار بالا

ترانسمیترهای فشار روغن در صنایع متنوعی مانند خودروسازی، ماشین‌آلات سنگین، صنایع دریایی، سیستم‌های هیدرولیک صنعتی و توربین‌های بادی کاربرد دارند.

ترانسمیتر فشار آب

ترانسمیتر فشار آب ابزاری حیاتی برای اندازه‌گیری، نظارت و کنترل فشار آب در سیستم‌های متنوع آب‌رسانی، تصفیه و توزیع است. این دستگاه‌ها برای محیط‌های مرطوب و در تماس مستمر با آب طراحی شده‌اند و در شرایط مختلف محیطی از سیستم‌های آب شهری گرفته تا تاسیسات صنعتی کاربرد دارند. اهمیت این ترانسمیترها در جلوگیری از هدررفت آب، شناسایی نشتی و اطمینان از عملکرد بهینه پمپ‌ها و تجهیزات هیدرولیکی غیرقابل انکار است.

ویژگی‌های کلیدی پرشر ترنسمیتر آب

• ساخته‌شده از مواد مقاوم در برابر زنگ‌زدگی و اثرات مخرب آب
• درجه حفاظت بالا (معمولاً IP65 تا IP68) برای کارکرد در شرایط غوطه‌وری کامل
• محدوده اندازه‌گیری متنوع از فشارهای بسیار پایین (میلی‌بار) تا فشارهای بسیار بالا (صدها بار)
• سازگاری با کیفیت‌های مختلف آب و عملکرد پایدار در آب شیرین، آب دریا، آب دارای مواد معدنی و شیمیایی
• حساسیت و دقت بالا در اندازه‌گیری تغییرات سطح آب در مخازن و منابع

ترانسمیتر فشار آب در سیستم‌های آب‌رسانی شهری، تصفیه‌خانه‌های آب و فاضلاب، سیستم‌های آبیاری کشاورزی، استخرها، صنایع غذایی و نوشیدنی، و سیستم‌های اطفای حریق کاربرد گسترده دارد.

نکات مهم در انتخاب ترانسمیتر فشار

انتخاب ترانسمیتر فشار مناسب تاثیر مستقیمی بر عملکرد بهینه سیستم‌ها و کاهش هزینه‌های عملیاتی دارد. برای اطمینان از انتخاب صحیح، توجه به موارد زیر ضروری است:

• محدوده فشار کاری: ترانسمیتر انتخابی باید با در نظر گرفتن حداقل و حداکثر فشار احتمالی محدوده فشار مورد نیاز در فرآیند شما را پوشش دهد.
• سازگاری با سیال: نوع سیال تعیین‌کننده جنس قطعات در تماس با سیال است.
• شرایط محیطی: دما، رطوبت، ارتعاشات و مواد خورنده موجود در محیط
• دقت و پایداری: میزان دقت مورد نیاز بر اساس حساسیت فرآیند
• پروتکل‌های ارتباطی: سازگاری با سیستم‌های کنترلی موجود در کارخانه یا تأسیسات شما
• گواهینامه‌ها و استانداردها: برای کاربردهای خاص مانند محیط‌های انفجاری، گواهینامه‌های مربوطه ضروری است.

برندهای برتر و موجود در بازار ایران

در بازار تجهیزات اندازه‌گیری صنعتی، برخی برندها به دلیل کیفیت، دوام و نوآوری شهرت بیشتری دارند:

روزمونت (Rosemount): از پیشگامان صنعت با محصولاتی که به دلیل دقت بالا و قابلیت اطمینان شناخته می‌شوند. ترانسمیتر فشار روزمونت مدل 3051 از محبوب‌ترین تجهیزات در صنایع نفت و گاز است.

یوکوگاوا (Yokogawa): تولیدکننده ژاپنی با تمرکز بر فناوری‌های پیشرفته و طول عمر بالا. ترانسمیترهای سری EJA و EJX آن‌ها در محیط‌های سخت صنعتی عملکرد بسیار خوبی دارند.

ویکا (WIKA): تولیدکننده آلمانی با بیش از 75 سال سابقه، متخصص در تجهیزات اندازه‌گیری فشار با دقت بالا و قیمت رقابتی که به خصوص در کاربردهای هیدرولیک محبوبیت دارند.

اندرس+هاوزر (Endress+Hauser): برند اروپایی با تأکید بر راه‌حل‌های پایدار و سازگار با محیط زیست. سری Cerabar و Deltabar آن‌ها نیازهای صنعتی را پوشش می‌دهند.

زیمنس (Siemens): ارائه‌دهنده راه‌حل‌های یکپارچه با قابلیت ادغام آسان در سیستم‌های اتوماسیون. سری SITRANS P آن‌ها به دلیل عملکرد چندمنظوره شناخته شده است.

ای بی بی (ABB): با محصولاتی که ترکیبی از فناوری پیشرفته و مقاومت بالا هستند، به ویژه برای محیط‌های دشوار مناسب می‌باشند.

در پایان

شرکت دقیق صنعت اوپاتان با بیش از یک دهه تجربه در زمینه تأمین انواع ترانسمیترهای فشار از برندهای معتبر جهانی، آماده ارائه مشاوره تخصصی و راهکارهای مناسب برای نیازهای صنعتی شماست. کارشناسان ما می‌توانند با بررسی دقیق شرایط محیطی و الزامات فرآیندی شما، بهترین گزینه را متناسب با بودجه و نیازهایتان پیشنهاد دهند.

برای مشاوره رایگان و دریافت کاتالوگ محصولات، همین امروز با شماره 86034106-021 تماس بگیرید.
